商铺专用零线电流阻断器应用范围

　　二、常见隐患

　　1、LED显示屏零线电流过大

　　2、LED显示屏电缆噪声大、电缆发热严重，存火灾隐患；

　　3、LED显示屏开关跳闸

　　浙江思容欢迎广大客户参观指导 网站 商铺专用零线电流阻断器应用范围

　　一、 LED亮化照明零线电流比相线电流大的原因

　　LED亮化照明为直流供电，电源整流过程产生很大的3次谐波电流（三次谐波电流），3次谐波电流为零序湝波电流，三相矢量角度一致，3次谐波电流向零线电缆相叠加。

　　通常开关电源的3次谐波电流含量在55%~80%之间，使LED亮化照明出现一些奇怪的现象：“零线电流比相线电流大很多、零线电缆发热严重甚至使穿电缆的套管发热发烫”

　　二、常见隐患

　　大型LED亮化照明场所基本都是：重点工程、标志性建筑或者重要场所，人流密集、社会影响力大，如果由于亮化照明工程引起安全火灾事故，后果非常严重。

　　１、LED亮化照明零线电流过大、零线发热严重，零线明显存在电气火灾隐患；

　　2、LED亮化照明开关频繁跳闸，供电变压器温度过高；

　　三、 解决方案

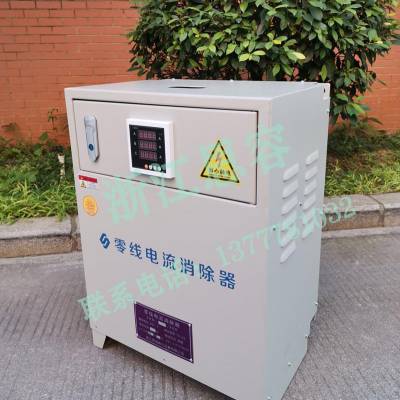

　　LED显示屏专用零线电流消除器（SRN系列）是针对 LED显示屏零线过电流特性，是思容电力在多年电能质量优化治理经验及创新研发的***产品。是解决 LED 显示屏造成的零线电流过大的较好产品。

　　零线电流消除器与LED显示屏相线串联连接，3次谐波电流通过零线电流消除器后，零线电流消除器会产生磁通，通过检测计算后，在器件内部制造出大小相等/方向相反的磁通量进行抵消，从而滤除3次谐波电流，消除零线电流。

　　商场中性线电流消除器质量好

　　在LED大屏上，多电源分布式开关电源得到了广泛应用，其产生的谐波分量对电网和电气设备造成的影响日益严重，如何抑制谐波分量成为一个备受关注的问题，接下来就针对LED如何产生三次谐波，领步零线电流消除器又是如何消除零线上的三次谐波电流的展开描写！

　　LED屏产生三次谐波的原因

　　LED需要低压直流驱动，因此显示屏工程大量采用开关电源为显示模块提供驱动。为了降低低压直流电流在各种输送环节耗损，显示屏配电一般采用大量小功率开关电源模块，配置成分布式局部低压直流供电模式。这种实现方法在解决了低压传输损耗的同时，却带来了谐波污染和中线电流过大等问题。其原因有：

　　开关电源为典型的谐波源，其谐波含量非常高，其波形为断续的尖峰波。由于一般使用的开关电源容量较小（典型的案例为手提电脑的电源），并没有引起足够的重视。但如果大量的开关电源同时工作，其产生的谐波将不可忽视，如果不加以处理，可能对供电网造成污染，对同一网内的其他设备产生不可预知的危害。

　　常规三相近似平衡的负荷，其零线的正常电流一般小于相电流的30％。显示屏系统无论怎么配置负荷分布，由于显示画面的变化，终会带来瞬时三相不平衡。加之谐波电流的影响，其零线的电流可以达到相电流的280％。
